| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | जीआई200-ए0-आईएमयू |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000/माह |

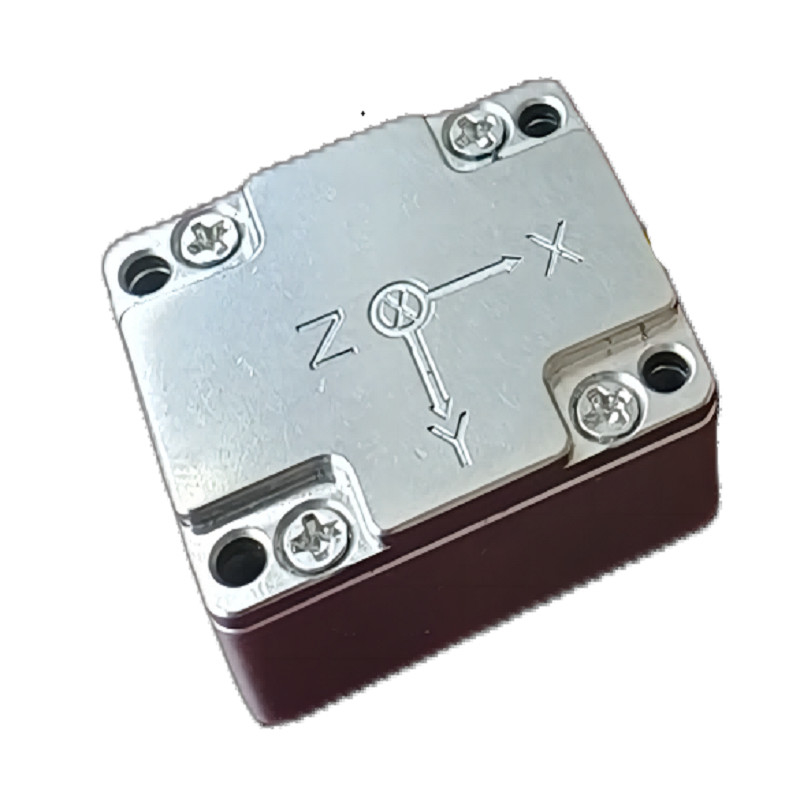

गतिहीनता नेविगेशन के लिए विरोधी हस्तक्षेप तीन अक्षीय आईएमयू जिरो
उत्पाद का वर्णन
GI200-A0 (B0) -IMU एक जड़ता माप इकाई (IMU) है, जो माइक्रोमैशनिंग तकनीक (MEMS) पर आधारित है, जिसमें अंतर्निहित उच्च प्रदर्शन MEMS जिरोस्कोप और MEMS एक्सेलेरोमीटर है,3 कोणीय वेग और 3 त्वरणों का उत्पादन.
GI200-A0 (B0) -IMU में उच्च विश्वसनीयता और पर्यावरण अनुकूलन क्षमता है। विभिन्न सॉफ़्टवेयर से मिलान करके उत्पाद का व्यापक रूप से बुद्धिमान ड्राइविंग, सामरिक और औद्योगिक यूएवी में उपयोग किया जा सकता है,बुद्धिमान गोला-बारूद, खोजकर्ता, मोबाइल संचार, मानचित्रण, स्थिर मंच और अन्य क्षेत्र।
GI200-A0 (B0) -IMU A0 (कम विन्यास) और B0 (उच्च विन्यास) संस्करणों में उपलब्ध है।
मुख्य विशेषताएं
मुख्य अनुप्रयोग क्षेत्र
उत्पाद संकेतक
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
| जिरो | गतिशील माप सीमा | 500 | 2000 | o/s | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन, Z-अक्ष | 1.6 | o/h | |||
| एलन विचलन, एक्स और वाई अक्ष | 3.2 | o/h | ||||
| 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), Z-अक्ष | 6 | o/h | ||||
| 1s औसत (-40 °C ~ + 80 °C, निरंतर तापमान), Z-अक्ष | 9 | o/h | ||||
| 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), एक्स अक्ष और वाई अक्ष | 12 | o/h | ||||
| 1 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान), एक्स अक्ष और वाई अक्ष | 18 | o/h | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा, Z-अक्ष | ±0.14 | o/s | |||
| शून्य पूर्वाग्रह सीमा, एक्स-अक्ष और वाई-अक्ष | ±0.4 | o/s | ||||
| पूर्ण तापमान सीमा पर शून्य पूर्वाग्रह परिवर्तन, Z-अक्ष1 | ±0.04 | o/s | ||||
| पूर्ण तापमान सीमा पर शून्य पूर्वाग्रह परिवर्तन, एक्स और वाई अक्ष1 | ±0.12 | o/s | ||||
| क्रमिक प्रारंभ दोहराव, Z-अक्ष | 0.004 | o/s | ||||
| क्रमिक प्रारंभ दोहराव, एक्स-अक्ष और वाई-अक्ष | 0.012 | o/s | ||||
| दिन-प्रतिदिन प्रारंभ दोहराव, Z-अक्ष | 0.006 | o/s | ||||
| दिन से दिन दोहराव शुरू, एक्स अक्ष और वाई अक्ष | 0.018 | o/s | ||||
| पूर्वाग्रह पर रैखिक त्वरण का प्रभाव | 0.004 | o/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और बाद में परिवर्तन2 | 0.004 | o/s/g | ||||
| शून्य पूर्वाग्रह पर कंपन का प्रभाव, कंपन से पहले और दौरान परिवर्तन2 | 0.004 | o/s/g | ||||
| स्केल फैक्टर | स्केल फैक्टर सटीकता, Z-अक्ष | 0.6 | % | |||
| स्केल फैक्टर सटीकता, एक्स और वाई अक्ष | 1.2 | % | ||||
| स्केल फैक्टर गैर-रैखिकता, Z-अक्ष | 0.02 | % एफएस | ||||
| स्केल फैक्टर गैर-रैखिकता, एक्स और वाई अक्ष | 0.04 | % एफएस | ||||
| कोणीय यादृच्छिक चलना | 0.3 | °/√घंटा | ||||
| शोर घनत्व | 0.002 | °/s/√Hz | ||||
| संकल्प | 3.052×10−7 | o/s/LSB | ||||
| बैंडविड्थ | 200 | हर्ज | ||||
| त्वरकमापक | गतिशील माप सीमा | 16 | 200 | घ | ||
| शून्य पूर्वाग्रह स्थिरता | एलन विचलन | 0.06 | मिग्रॅ | |||
| 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) | 0.4 | मिग्रॅ | ||||
| 1 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) | 0.6 | मिग्रॅ | ||||
| शून्य पूर्वाग्रह | शून्य पूर्वाग्रह सीमा | 16 | 30 | मिग्रॅ | ||
| पूर्ण तापमान सीमा में शून्य पूर्वाग्रह परिवर्तन, पीक से पीक मान1 | 10 | 20 | मिग्रॅ | |||
| लगातार स्टार्ट की पुनरावृत्ति | 1 | मिग्रॅ | ||||
| दैनिक आधार पर दोहराव शुरू किया जाता है | 1.6 | मिग्रॅ | ||||
| शून्य पक्षपात तापमान गुणांक | 0.1 | 0.2 | mg/°C | |||
| स्केल फैक्टर | स्केल फैक्टर सटीकता | 4 | % | |||
| स्केल फैक्टर नॉनलाइनर | 0.2 | % एफएस | ||||
| गति यादृच्छिक चलना | 0.058 | m/s/√hr | ||||
| शोर घनत्व | 0.05 | mg/√Hz | ||||
| संकल्प | 1.221×10−8 | जी/एलएसबी | ||||
| बैंडविड्थ | 200 | हर्ज | ||||
| मैग्नेटोमीटर | चुंबकीय क्षेत्र की सीमा | बीrg,xy | ±1300 | μT | ||
| बीrg,z | ±2500 | μT | ||||
| संकल्प | 0.3 | μT | ||||
| दिशा और देशांतर | 30 μT क्षैतिज भू-चुंबकीय घटक, 25 °C | ±25 | डग | |||
| संचार इंटरफेस | 1-चैनल एसपीआई | बाउड दर | 15 | मेगाहर्ट्ज | ||
| 1-चैनल यूएआरटी | बाउड दर | 230.4 | केबीपीएस | |||
| 1-चैनल CAN | बाउड दर | 1 | मेगाहर्ट्ज | |||
| नमूना लेने की आवृत्ति | एसपीआई | 200 | 1000 | हर्ज | ||
| यूएआरटी | 200 | हर्ज | ||||
| कर सकते हैं | 200 | |||||
| विद्युत विशेषताएं | वोल्टेज | 3 | 3.3 | 3.6 | वी | |
| बिजली की खपत | 1.5 | W | ||||
| रिपल | पी-पी | 100 | mV | |||
| संरचनात्मक विशेषताएं | आकार | 47×44×14 | मिमी | |||
| वजन | 50 | घ | ||||
| उपयोग वातावरण | परिचालन तापमान | -40 | 80 | °C | ||
| भंडारण तापमान | -45 | 85 | °C | |||
| कंपन | 20~2000 हर्ट्ज,6.06g | |||||
| प्रभाव | 1000 ग्राम,0.5ms | |||||
| विश्वसनीयता | एमटीबीएफ | 20000 | h | |||
| निरंतर कार्य समय | 120 | h | ||||
| 1: पूरे तापमान परिवर्तन प्रक्रिया के शून्य विचलन की गणना की जाती है, तापमान परिवर्तन दर ≤ 1 °C/मिनट है, और तापमान सीमा -40 °C ~ + 80 °C है; | ||||||
| 2: कंपन की स्थिति 6.06 G, 20Hz ~ 2000Hz है | ||||||
उत्पाद संरचना
L47mm x W44mm x H14mm ((L x W x H)
विद्युत इंटरफेस
