| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | जीआई600ए-बी0 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500 / माह |
उच्च-प्रदर्शन वाली गतिहीनता नेविगेशन प्रणाली सटीक दृष्टिकोण माप के लिए
उत्पाद का वर्णन

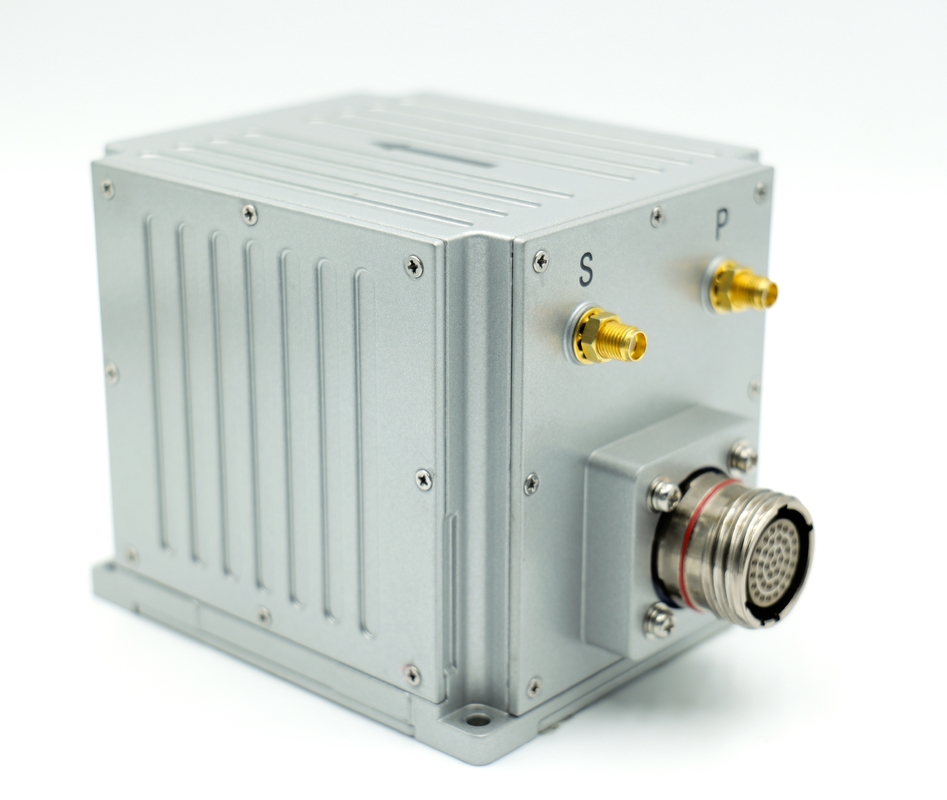

GI600A-B0 एकीकृत नेविगेशन प्रणाली एक कॉम्पैक्ट दो-अक्ष घूर्णन MEMS एकीकृत नेविगेशन प्रणाली है। मल्टी सेंसर संलयन और नेविगेशन गणना एल्गोरिथ्म की प्राप्ति के माध्यम से,यह स्थिति के सटीक माप की आवश्यकताओं को पूरा करता हैमध्यम और उच्च परिशुद्धता वाले मोबाइल माप प्रणाली, बड़े मानव रहित हवाई यान आदि के अनुप्रयोग क्षेत्रों में दिशा, स्थिति और अन्य जानकारी।
मुख्य कार्य
इस प्रणाली में जड़ता/उपग्रह एकीकृत नेविगेशन मोड और शुद्ध जड़ता मोड है।
जड़ता/उपग्रह एकीकृत नेविगेशन मोड में, जीएनएसएस रिसीवर द्वारा प्राप्त उपग्रह स्थिति की जानकारी का उपयोग एकीकृत नेविगेशन के लिए किया जा सकता है, और पिच, रोल, कोर्स, स्थिति,गति, समय और वाहक की अन्य जानकारी आउटपुट किया जा सकता है; सिग्नल खो जाने के बाद, स्थिति, वेग और गतिशीलता द्वारा गणना की स्थिति आउटपुट की जाती है,जिसमें पिच और रोल सटीक होना आवश्यक है, पाठ्यक्रम रखरखाव समारोह कम समय में उपलब्ध है, और मीटर-स्तर की स्थिति सटीकता कम समय में उपलब्ध है।
शुद्ध जड़ता मोड (यानी, जीपीएस फ्यूजन चालू होने के बाद कभी नहीं किया गया है, और यदि यह फ्यूजन के बाद फिर से लॉक खो देता है, तो यह एकीकृत नेविगेशन मोड से संबंधित है) शुरू होने के बाद,यह सटीक स्थिति माप समारोह है, पिच और रोल दिशा आउटपुट कर सकता है, और शुद्ध जड़ता मोड स्थिर रूप से उत्तर पा सकता है।
प्रदर्शन सूचकांक
| परियोजना | परीक्षण की शर्तें | संकेतक |
| स्थिति की सटीकता | जीएनएसएस वैध, एकल बिंदु | उपग्रह की स्थिति निर्धारण सटीकता से बेहतर |
| जीएनएसएस वैध, आरटीके | उपग्रह की स्थिति निर्धारण सटीकता से बेहतर | |
| शुद्ध जड़ता क्षैतिज स्थिति पकड़ 1 | 4nm/60min ((CEP) | |
| 1nm/30min ((CEP) | ||
| 200 मीटर/6 मिनट (CEP) | ||
| दिशा की सटीकता | दोहरी एंटीना | 0.2 °/एल (आरएमएस) |
| पाना होल्डिंग | 0.05°/30min ((RMS),0.1°/h ((RMS) 1 | |
| स्व-उत्तरी सटीकता की तलाश | 0.3 ° सेकल, संरेखण 15 मिनट | |
| दृष्टिकोण की सटीकता | जीएनएसएस मान्य है | 0.05° ((RMS) |
| रुख बनाए रखना (जीएनएसएस विफलता) | 0.05°/30min ((RMS),0.1°/h ((RMS) 1 | |
| जिरोस्कोप | माप सीमा | ±400°/सेकंड |
| शून्य पूर्वाग्रह स्थिरता | ≤0.3°/h2 | |
| त्वरकमापक | माप सीमा | ±16 ग्राम |
| शून्य पूर्वाग्रह स्थिरता | ≤100μg2 | |
| भौतिक आयाम और विद्युत विशेषताएं | वोल्टेज | 10-36V DC |
| बिजली की खपत | ≤9W | |
| इंटरफेस | दो-मार्ग RS232, एक-मार्ग RS422, एक-मार्ग पीपीएस (LVTTL/422 स्तर) | |
| आकार | 110 मिमी × 94 मिमी × 94 मिमी (एल, डब्ल्यू, एच) | |
| वजन |
≤1kg |
|
| पर्यावरणीय विशेषताएं | परिचालन तापमान | -40°C+65°C |
| भंडारण तापमान | -45°C+70°C | |
| कंपन | 20~2000 हर्ट्ज,6.06g3 | |
| प्रभाव | 30 ग्राम, 11 एमएस3 | |
| जीवन काल | > 15 वर्ष | |
| निरंतर कार्य समय | >24 घंटे | |
| नोटः | ||
|
||
