| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | GI500-A0 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 100/माह |

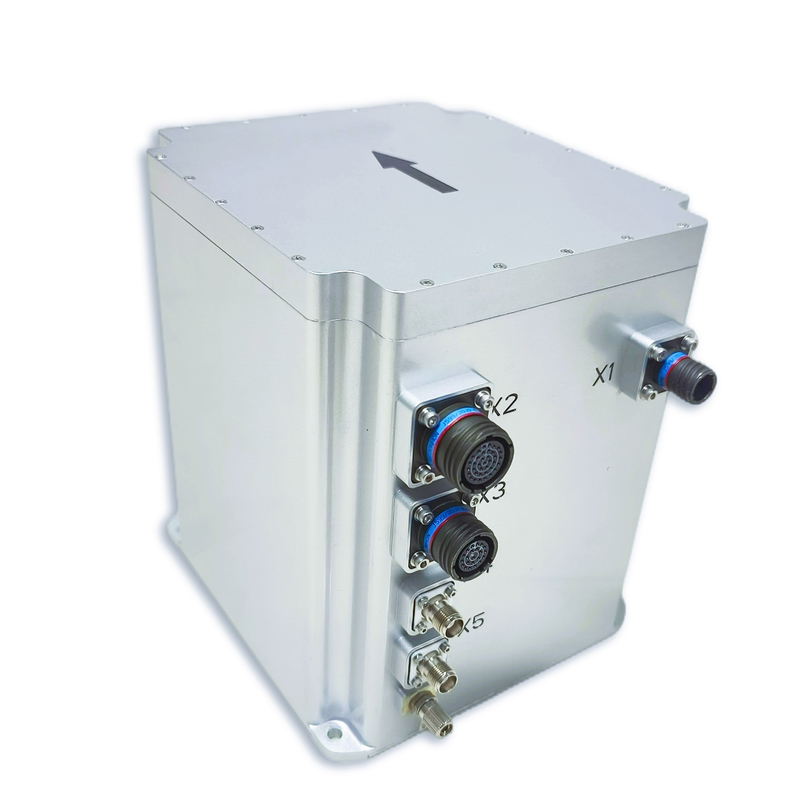

फाइबर ऑप्टिक जीएनएसएस एकीकृत जड़ता नेविगेशन प्रणाली जिरोस्कोप सेंसर
उत्पाद का वर्णन
जीआई५००-ए० फाइबर ऑप्टिक एकीकृत नेविगेशन प्रणाली उच्च परिशुद्धता बंद-लूप फाइबर ऑप्टिक जियोस्कोप, त्वरणमापकों और उच्च अंत जीएनएसएस प्राप्त बोर्डों पर आधारित है।यह बहु-संवेदक संलयन और नेविगेशन गणना एल्गोरिदम के माध्यम से लागू किया जाता है, उच्च परिशुद्धता माप और नियंत्रण की आवश्यकताओं को पूरा करते हुए, बाहरी दुनिया को उच्च परिशुद्धता की दिशा, वेग और स्थिति की जानकारी प्रदान करता है।
मुख्य अनुप्रयोग क्षेत्र
बड़े पैमाने पर मानव रहित हवाई वाहन संदर्भ जड़ता नेविगेशन
जहाज का कम्पास
स्वयंचलित तोपखाने की दिशा
वाहन की स्थिति और अभिविन्यास
उच्च परिशुद्धता मोबाइल माप
उच्च परिशुद्धता स्थिर मंच
उत्पाद की विशेषताएं
इस प्रणाली में जड़ता/उपग्रह एकीकृत नेविगेशन मोड और शुद्ध जड़ता मोड है।
जड़ता नेविगेशन में एक अंतर्निहित जीएनएसएस बोर्ड होता है। जब जीएनएसएस प्रभावी होता है, तो जड़ता नेविगेशन नेविगेशन के लिए जीएनएसएस के साथ संयुक्त हो सकता है और उपयोगकर्ताओं को स्थिति जैसे संयुक्त नेविगेशन पैरामीटर प्रदान कर सकता है,ऊंचाई, वेग, दृष्टिकोण, दिशा, त्वरण, कोणीय वेग, आदि। एक ही समय में, यह जीएनएसएस स्थिति, ऊंचाई, वेग और अन्य जानकारी आउटपुट करता है।
जब जीएनएसएस अप्रभावी होता है, तो यह शुद्ध जड़ता मोड में प्रवेश कर सकता है (यानी बिजली चालू होने के बाद जीपीएस संलयन कभी नहीं किया गया है, और यदि संलयन फिर से खो जाता है, तो यह एकीकृत नेविगेशन मोड से संबंधित है) ।सक्रियण के बाद, यह सटीक रुख माप समारोह है, पिच और रोल दिशा आउटपुट कर सकते हैं, और शुद्ध जड़ता स्थिर उत्तर की तलाश कर सकते हैं।
तकनीकी संकेत
| पद | परीक्षण की शर्तें | ए0-निर्देशक | बी0-संकेतक |
| स्थिति की सटीकता | जीएनएसएस वैध, एकल बिंदु | 1.2m ((RMS) | 1.2m ((RMS) |
| जीएनएसएस वैलिड,आरटीके | 2 सेमी+1 पीपीएम ((आरएमएस) | 2 सेमी+1 पीपीएम ((आरएमएस) | |
| स्थिति पकड़ना (जीएनएसएस विफलता) | 1.5nm/h ((50%CEP),5nm/2h ((50%CEP) | 0.8nm/h ((CEP),3.0nm/3h ((CEP) | |
| दिशा की सटीकता | उत्तर-खोजी यह स्वयं |
0.1°×सेक (लाटी), *अक्षांश (RMS),10 मिनट |
0.06°×सेक ((लाटी),स्थिर आधार 5 मिनट की संरेखण; 0.03°×sec(Lati),स्थिर आधार 5 मिनट संरेखण;*Lati:latitude (RMS) |
| पाठ्यक्रम बनाए रखना (जीएनएसएस विफलता) | 0.05°/h ((RMS),0.1°/2h ((RMS) | 0.02°/h ((RMS),0.05°/3h ((RMS) | |
| दृष्टिकोण की सटीकता | जीएनएसएस वैध | 0.03° ((RMS) | 0.01° ((RMS) |
| स्थिति बनाए रखना (जीएनएसएस विफलता) | 0.02°/h ((RMS),0.06°/2h ((RMS) | 0.01°/h ((RMS),0.03°/3h ((RMS) | |
| गति सटीकता | जीएनएसएस वैध, एकल बिंदुL1/L2 | 0.1m/s ((RMS) | 0.1m/s ((RMS) |
| गति प्रतिधारण (जीएनएसएस विफलता) | 2m/s/h ((RMS),5m/s/2h ((RMS) | 0.8m/s/h ((RMS),3m/s/3h ((RMS) | |
| फाइबर ऑप्टिकल जिरो | माप सीमा | ±400°/सेकंड | ±400°/सेकंड |
| पूर्वाग्रह स्थिरता | ≤0.02°/घंटा | ≤0.01°/घंटा | |
| क्वार्ट्ज लचीला त्वरणमापक | माप सीमा | ±20 ग्राम | ±20 ग्राम |
| पूर्वाग्रह स्थिरता | ≤50μg ((10s औसत) | ≤20μg (औसत 10 सेकंड) | |
| संचार इंटरफेस | RS422 | 6waysबाउड दर 9.6 केबीपीएस से 921.6 केबीपीएस तक होती है। डिफ़ॉल्ट बाउड दर 115.2 केबीपीएस है। अधिकतम आवृत्ति 1000 हर्ट्ज (कच्चे डेटा) है और डिफ़ॉल्ट आवृत्ति 200 हर्ट्ज है। | |
| RS232 | 1 रास्ताबाउड दर 9.6 KBPS से 921.6 KBPS तक होती है। डिफ़ॉल्ट बाउड दर 115.2 KBPS होती है। अधिकतम आवृत्ति 1000 हर्ट्ज (कच्चे डेटा) होती है और डिफ़ॉल्ट आवृत्ति 200 हर्ट्ज होती है। | ||
| विद्युत विशेषताएं | वोल्टेज | 24 ¢ 36 वीडीसी | |
| बिजली की खपत | ≤ 30W | ||
| संरचनात्मक विशेषताएं | आयाम | 199 मिमी × 180 मिमी × 219.5 मिमी | |
| वजन | 6.5 किलो | ≤7.5 किलोग्राम (विमानन) ≤6.5 किलोग्राम (विमानन वैकल्पिक) | |
| पर्यावरण | कार्य तापमान | -40°C~+60°C | |
| भंडारण तापमान | -45°C~+65°C | ||
| कंपन (डम्पिंग के साथ) | 5~2000 हर्ट्ज,6.06g | ||
| धक्का (शॉक अवशोषण के साथ) | 30 ग्राम, 11 मिलीग्राम | ||
| विश्वसनीयता | जीवनकाल | >15 वर्ष | |
| निरंतर कार्य समय | >24 | ||
आकार
L199mm x W180mm x H219.5mm ((L x W x H)
