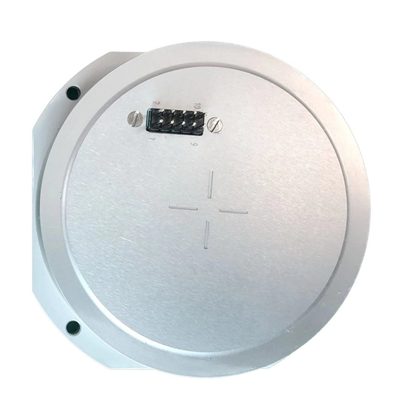

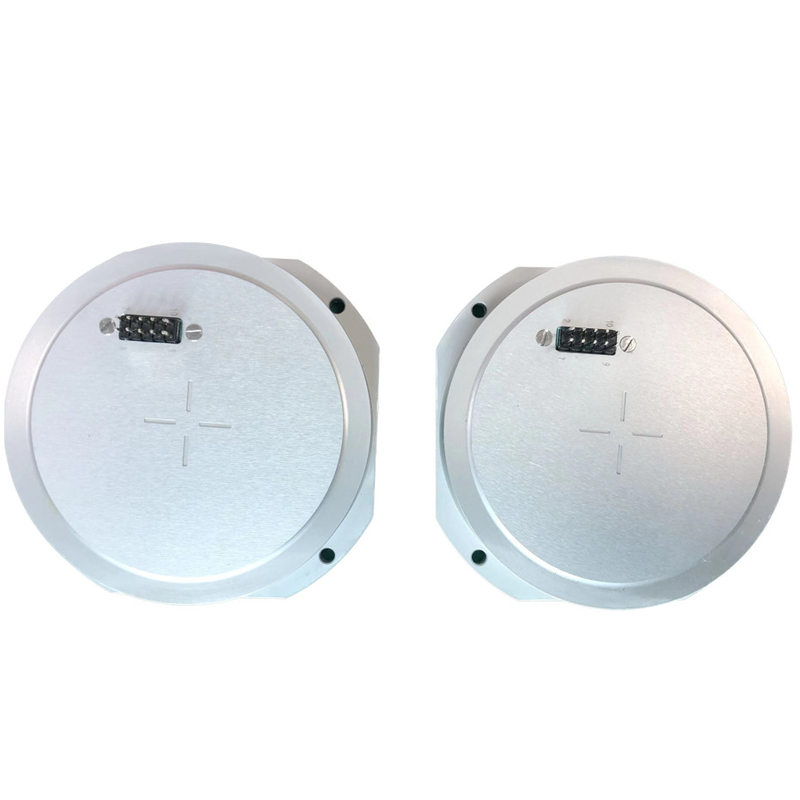

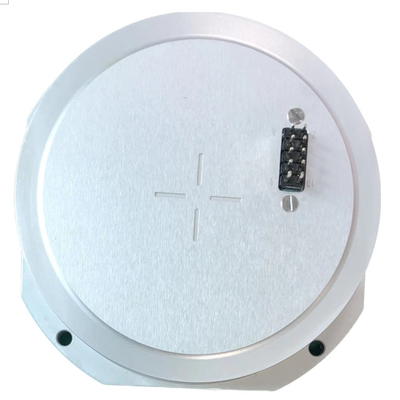

उच्च प्रदर्शन VG910 समान ऑप्टिकल जाइरोस्कोप सिंगल एक्सिस

ब्रांड नाम:	Firepower
मॉडल संख्या:	एमएफओजी910
एमओक्यू:	1
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

उत्पाद का नाम:

सिंगल एक्सिस जाइरो

माप सीमा:

-250~+250º/से

कुल आयाम:

82 × 82 × 20 मिमी

पैमाने के कारक:

7±0.5एमवीडीईजी / एस

वोल्टेज आपूर्ति:

यादृच्छिक कंपन:

6.06 जी, 20 ~ 2000 हर्ट्ज

पैकेजिंग विवरण:

स्पंज + बॉक्स

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

5v ऑप्टिकल गायरोस्कोप

सिंगल एक्सिस गायरो सेंसर

2000 हर्ट्ज फाइबर ऑप्टिक गायरोस्कोप

उत्पाद वर्णन

उच्च प्रदर्शन VG910 समान ऑप्टिकल जाइरोस्कोप नया फाइबर ऑप्टिक जाइरोस्कोप Vg910 गायरो सेंसर का एनालॉग

मुख्य प्रदर्शन पैरामीटर
विवरण के लिए उत्पाद के मुख्य प्रदर्शन पैरामीटर देखें।

क्रमिक संख्या	परीक्षण आइटम	इकाई	तकनीकी आवश्यकताएं
1	कुल आयाम	मिमी	82×82×20
2	पैमाने का कारक	एमवी / डिग्री / एस	7 ± 0.5
3	परिचालन तापमान	℃	-40~+60
4	माप सीमा	डिग्री/से	-250~+250
5	आउटपुट ध्रुवीयता	——	क्लॉकवाइज रोटेशन पॉजिटिव वोल्टेज आउटपुट करता है
6	वोल्टेज आपूर्ति	वि	+5
7	यादृच्छिक कंपन	——	6.06 जी, 20 ~ 2000 हर्ट्ज

1 अवलोकन

यह दस्तावेज़ VG-910 सिंगल-एक्सिस फाइबर ऑप्टिक जाइरोस्कोप (उत्पाद के रूप में संदर्भित) के उपयोग की आवश्यकताओं और विधियों को निर्दिष्ट करता है।जाइरोस्कोप में डिजिटल और एनालॉग दो अवस्थाएँ होती हैं।उपयोगकर्ता विभिन्न आवश्यकताओं के अनुसार जाइरोस्कोप को विभिन्न आउटपुट स्टेट्स के साथ अनुकूलित कर सकते हैं।

2 उत्पाद परिचय

2.1 सिद्धांत

यह उत्पाद ऑप्टिकल Sagnac प्रभाव पर आधारित एक जड़त्वीय कोणीय दर संवेदक है, जिसका उपयोग उत्पाद के संवेदनशील अक्ष के साथ वाहक की कोणीय दर को मापने के लिए किया जाता है।

2.2 समारोह

सिमुलेशन राज्य के लिए, कार्य निम्न के अनुरूप हैं:

1) एनालॉग स्टेट गायरोस्कोप: कोणीय दर एनालॉग जानकारी (वोल्टेज सिग्नल) का एक चैनल प्रदान करें।

2.3 उपयोग का क्षेत्र

उत्पाद मुख्य रूप से जड़त्वीय नेविगेशन प्रणाली, स्थिति और अभिविन्यास प्रणाली, रवैया माप प्रणाली, सर्वो स्थिरीकरण प्रणाली और अन्य अनुप्रयोगों के लिए उपयुक्त हैं।

2.4 संघटन

उत्पाद के मुख्य घटक इस प्रकार हैं:

1) एक ऑप्टिकल पथ में एक एसएलडी प्रकाश स्रोत, एक ऑप्टिकल फाइबर री, एक एकीकृत ऑप्टिकल चरण न्यूनाधिक, एक ऑप्टिकल फाइबर कपलर और एक फोटोडेटेक्टर शामिल हैं;

2) सर्किट में एक प्रकाश स्रोत ड्राइविंग सर्किट और एक पहचान और नियंत्रण सिग्नल सर्किट बोर्ड शामिल है;

3) जाइरोस्कोप संरचनात्मक भागों।

3. मुख्य तकनीकी आवश्यकताएं

3.1 कार्य

आउटपुट कोणीय दर अनुरूप जानकारी (वोल्टेज संकेत)।

3.2 रचना

उत्पाद के मुख्य घटक इस प्रकार हैं:

4) एक ऑप्टिकल पथ में एक एसएलडी प्रकाश स्रोत, एक ऑप्टिकल फाइबर री, एक एकीकृत ऑप्टिकल चरण न्यूनाधिक, एक ऑप्टिकल फाइबर कपलर और एक फोटोडेटेक्टर शामिल हैं;

5) सर्किट में एक प्रकाश स्रोत ड्राइविंग सर्किट और एक पहचान और नियंत्रण सिग्नल सर्किट बोर्ड शामिल है;

3) जाइरोस्कोप संरचनात्मक भागों।

3.3 रूपरेखा और स्थापना आयाम

समग्र आयाम (मिमी): 82 × 82 × 20 (एल × डब्ल्यू × एच);

स्थापना आयाम (मिमी): (60.8 ± 0.1) × (60.8 ± 0.1) (एल × डब्ल्यू), Φ3.6 मिमी × 4, जैसा दिखाया गया है।

उच्च प्रदर्शन VG910 समान ऑप्टिकल जाइरोस्कोप सिंगल एक्सिस 0
