फाइबर ऑप्टिक जाइरो
Created with Pixso.

माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप हाई एक्यूरेसी फॉग एनालॉग आउटपुट

माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप हाई एक्यूरेसी फॉग एनालॉग आउटपुट

ब्रांड नाम: Firepower
मॉडल संख्या: FCG24D
एमओक्यू: 1
कीमत: 1600 USD
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
आउटपुट मोड:
अनुरूप
कनेक्टर:
वेल्डिंग प्लेट
अक्ष को मापें:
1
उपभोग:
≤0.7w
विद्युत आपूर्ति:
5 (± 0.15) वी
यादृच्छिक चाल:
≤0.1°/√h(1σ)
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100/माह
प्रमुखता देना:

वेल्डिंग प्लेट फाइबर ऑप्टिक गायरोस्कोप

,

माइक्रो नैनो फाइबर ऑप्टिक गायरोस्कोप

,

उच्च सटीकता फाइबर ऑप्टिक गायरो

उत्पाद वर्णन

माइक्रो-नैनो फाइबर ऑप्टिक जाइरोस्कोप उच्च सटीकता कम लागत FOG



1 विस्तार
यह दस्तावेज़ FCG-24 माइक्रो-नैनो फाइबर ऑप्टिक जाइरोस्कोप (संक्षेप में उत्पाद) के उपयोग और रखरखाव के लिए आवश्यकताओं और विधियों को निर्दिष्ट करता है।
2 संदर्भ और मानक
जीजेबी 1649-1993 इलेक्ट्रॉनिक उत्पादों के लिए ईएसडी नियंत्रण कार्यक्रम
3 परिभाषाएँ
कोई भी नहीं।
4 उत्पाद परिचय
4.1 उत्पाद अवलोकन
FCG-24 माइक्रो-नैनो फाइबर ऑप्टिक जाइरोस्कोप (बाद में इस उत्पाद के रूप में संदर्भित) एक कोणीय दर सेंसर है जो एनालॉग आउटपुट, मैकेनिक्स और इलेक्ट्रॉनिक्स के साथ ऑप्टिक्स को एकीकृत करता है।यह Sagnac प्रभाव पर आधारित है, विभिन्न प्रकार के माइक्रो-नैनो फाइबर उपकरणों को एकीकृत करता है, और विपरीत दिशाओं में प्रकाश प्रसार के दो बीमों द्वारा उत्पन्न चरण अंतर का पता लगाने, प्रसंस्करण और फीडिंग करके पता लगाने की प्रक्रिया को महसूस करता है।
यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है।इसमें सरल संरचना, हिलने-डुलने वाले हिस्से, पहनने वाले हिस्से नहीं, तेज शुरुआत, छोटे आकार, हल्के वजन आदि की विशेषताएं हैं।और वाहक के उस रवैये नियंत्रण और माप पर लागू किया जा सकता है।
4.2 रचना
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
ए) एक ऑप्टिकल पथ विधानसभा;
बी) सिग्नल सर्किट बोर्ड का पता लगाना और नियंत्रित करना;
सी) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों;

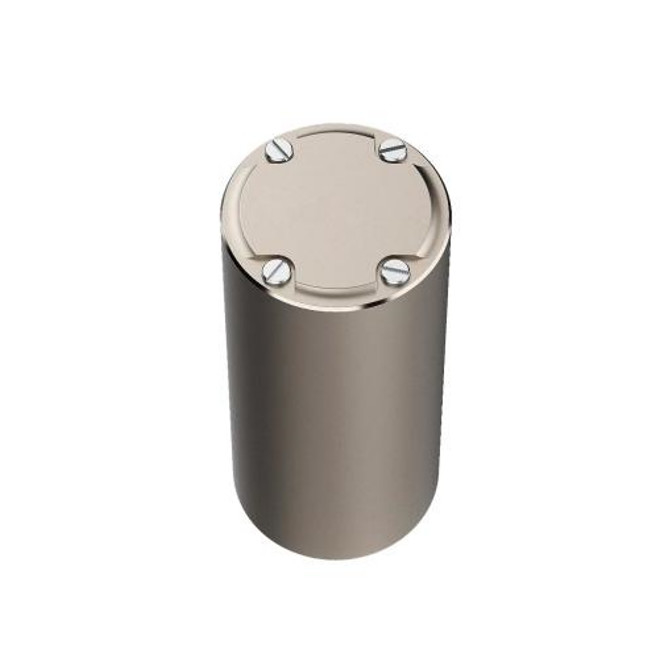

4.3 सूरत और आयाम
उत्पाद बेलनाकार है, जिसमें φ24 मिमी × 40 मिमी के समग्र आयाम हैं
माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप हाई एक्यूरेसी फॉग एनालॉग आउटपुट 0
अंजीर. 1 FCG-24 माइक्रो-नैनो फाइबर ऑप्टिक जाइरोस्कोप की रूपरेखा रेखाचित्र
4.4 वजन
≤40 ग्रा।
4.5 ऑपरेटिंग तापमान
-40 ℃ ~ + 65 ℃।
4.6 भंडारण तापमान
-55 ℃ ~ + 85 ℃।
4.7 यादृच्छिक कंपन
यादृच्छिक कंपन स्तर: 20g, आवृत्ति रेंज: 20Hz ~ 2000Hz।



तालिका 1 मुख्य प्रदर्शन पैरामीटर्स

सामान FCG24D यूनिट
आउटपुट मोड अनुरूप
योजक वेल्डिंग प्लेट
एक्सिस 1
उपभोग ≤0.7 डब्ल्यू
बिजली की आपूर्ति 5 (± 0.15) वी
चहलकदमी ≤0.1 °/√h(1σ)
श्रेणी ≥500 डिग्री/से
पूर्वाग्रह (10s,1σ) ≤2

डिग्री/घं



पूर्वाग्रह (एलन) ≤0.2 डिग्री/घं
पूर्वाग्रह दोहराव (एलन) ≤0.2 डिग्री/घं
पैमाने के कारक

4



एमवी / डिग्री / एस
स्केल फैक्टर गैर-रैखिकता ≤1000 पीपीएम (1σ)
स्टार्टअप का समय ≤1 एस
बैंडविड्थ 450 हर्ट्ज
वर्किंग टेम्प। -45~+70
स्टोर अस्थायी। -55~+85
कंपन 20~2000,0.04 हर्ट्ज, जी²/हर्ट्ज
आयाम Φ24 * 40 मिमी
वज़न ≤30 जी
