| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | IMU3 |
| एमओक्यू: | 1 |
| कीमत: | 2000~2500 USD |
| भुगतान की शर्तें: | टी/टी |

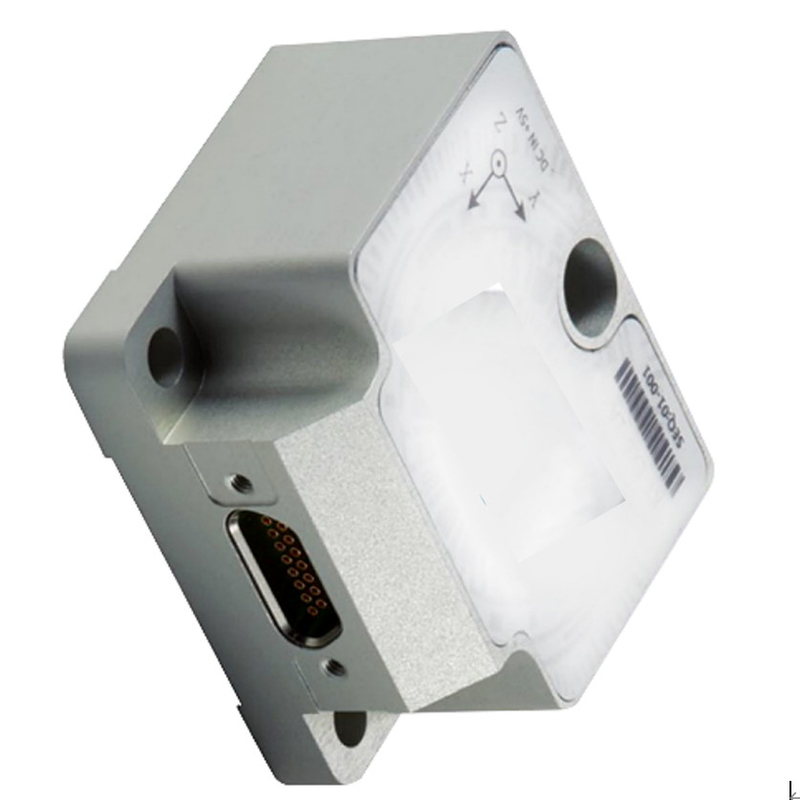

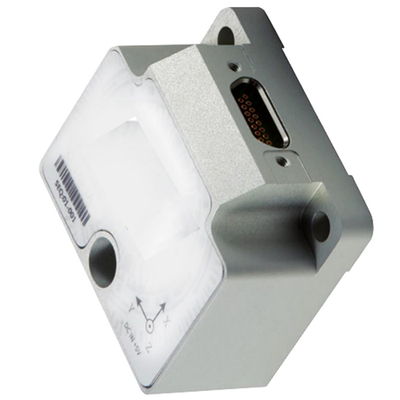

STIM210 एनालॉग IMU सेंसर माइक्रो जाइरोस्कोप कॉम्बिनेशन RS422 IMU सेंसर लो बायस हाई एक्यूरेसी
1.1.1 जाइरोस्कोप विनिर्देश

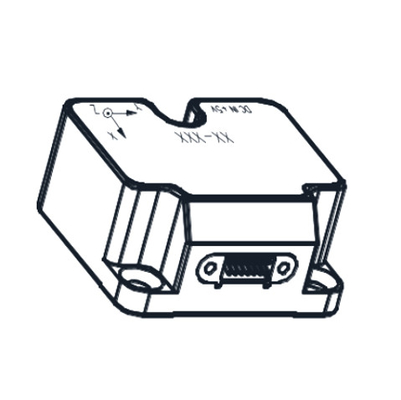

सूक्ष्म जाइरोस्कोप की बाह्यरेखा आरेखण
| नोड संख्या | नोड परिभाषा | टाइप | समझाना |
| 1 | जीएनडी | आपूर्ति | पावर ग्राउंड(4) |
| 2 | ExtTrig | इनपुट | बाहरी ट्रिगर स्रोत(3) |
| 3 | वीएसयूपी | आपूर्ति | उत्पाद बिजली की आपूर्ति का सकारात्मक अंत, डीसी विनियमित बिजली की आपूर्ति + 5 वी |
| 4 | टीएक्सडी+ | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस सकारात्मक टर्मिनल |
| 5 | TxD- | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस नकारात्मक टर्मिनल |
| 6 | न्याधार | न्याधार | पावर ग्राउंड से यांत्रिक रूप से पृथक उत्पाद |
| 7 | जीएनडी | इनपुट | सिग्नल ग्राउंड(4) |
| 8 | एनआरएसटी | इनपुट | रीसेट सिग्नल (2) |
| 9 | RxD- | इनपुट | उत्पाद RS422 इंटरफ़ेस नकारात्मक टर्मिनल प्राप्त कर रहा है |
| 10 | आरएक्सडी+ | इनपुट | उत्पाद RS422 इंटरफ़ेस सकारात्मक टर्मिनल प्राप्त कर रहा है |
आयाम
