| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | IMU300F |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500 / माह |

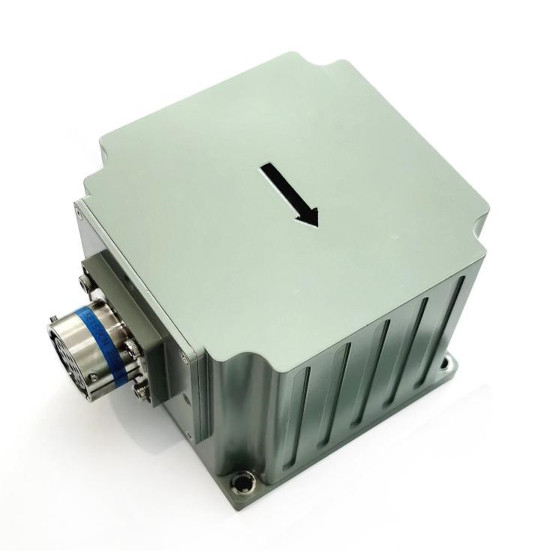

फाइबर-ऑप्टिक जड़त्वीय मापन इकाई बंद-लूप फाइबर-ऑप्टिक जाइरोस्कोप और उच्च प्रदर्शन के साथ एक एक्सेलेरोमीटर
फाइबर-ऑप्टिक जड़त्वीय माप इकाई IMU300F-DGI एक तीन-अक्ष बंद-लूप फाइबर-ऑप्टिक जाइरोस्कोप और उच्च लागत प्रदर्शन के साथ एक एक्सेलेरोमीटर से बना है, और आवश्यकताओं को पूरा करने के लिए एक मल्टी-सेंसर फ्यूजन और नेविगेशन गणना एल्गोरिदम के माध्यम से महसूस किया जाता है। मध्यम और उच्च-परिशुद्धता मोबाइल माप प्रणाली और मध्यम और बड़े मानव रहित हवाई वाहनों जैसे अनुप्रयोग क्षेत्रों में दृष्टिकोण, पाठ्यक्रम और स्थिति जैसी सूचनाओं का सटीक माप।
| जाइरोस्कोप | माप सीमा | ±400°/s / ±500°/s वैकल्पिक |
| शून्य पूर्वाग्रह स्थिरता | ≤0.3 डिग्री / घंटा | |
| accelerometer | माप सीमा | ± 20 ग्राम |
| शून्य पूर्वाग्रह स्थिरता | ≤100 माइक्रोग्राम | |
| भौतिक आयाम और विद्युत विशेषताओं | वोल्टेज | 12-32 वी डीसी |
| बिजली की खपत | ≤ 12W (स्थिर अवस्था) | |
| इंटरफेस | 2-चैनल RS232, 1-चैनल RS422, 1-चैनल PPS (LVTTL/422 लेवल) | |
| आकार | 92.0 मिमी × 92.0 मिमी × 81.0 मिमी (एल, डब्ल्यू, एच) | |
| वज़न | ≤1.0 किग्रा | |
| पर्यावरणीय विशेषताएं | परिचालन तापमान | -40 ℃ ~ + 60 ℃ |
| भंडारण तापमान | -45 ℃ ~ + 70 ℃ | |
| कंपन | 5 ~ 2000 हर्ट्ज, 6.06 जी (शॉक एब्जॉर्बर के साथ) | |
| प्रभाव | 30 ग्राम, 11 एमएस (शॉक के साथ) | |
| जीवनकाल | > 15 साल | |
| लगातार काम करने का समय | > 24 घंटे |
कार्य और संकेतक:
प्रणाली में जड़त्वीय/उपग्रह एकीकृत नेविगेशन मोड और शुद्ध जड़त्वीय मोड है।
जड़त्वीय / उपग्रह एकीकृत नेविगेशन मोड में, आंतरिक GNSS रिसीवर द्वारा प्राप्त उपग्रह स्थिति की जानकारी को एकीकृत नेविगेशन के लिए उपयोग किया जा सकता है, और वाहक की पिच, रोल, कोर्स, स्थिति, गति, समय और अन्य जानकारी आउटपुट हो सकती है;सिग्नल खो जाने के बाद, जड़त्वीय समाधान की स्थिति, वेग और रवैया आउटपुट होता है, जिसमें पिच और रोल को सटीक रखने की आवश्यकता होती है, एक निश्चित पाठ्यक्रम के साथ कम समय में कार्य और मीटर-स्तर की स्थिति सटीकता में कम समय।
शुद्ध जड़त्वीय मोड के बाद (अर्थात, पावर-ऑन के बाद जीपीएस फ्यूजन कभी नहीं किया गया है, और अगर यह फ्यूजन के बाद फिर से लॉक खो देता है, तो यह एकीकृत नेविगेशन मोड से संबंधित है) शुरू हो गया है, इसमें सटीक रवैया माप फ़ंक्शन है, आउटपुट कर सकता है पिच और रोल हेडिंग, और शुद्ध जड़त्वीय मोड उत्तर को स्थिर रूप से पा सकते हैं।
आकार:
