| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | आईएनएस570 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500/माह |
मानव रहित ड्राइविंग के लिए एमईएमएस जड़त्वीय नेविगेशन आरटीके आईएनएस पर आधारित उच्च प्रदर्शन आईएनएस

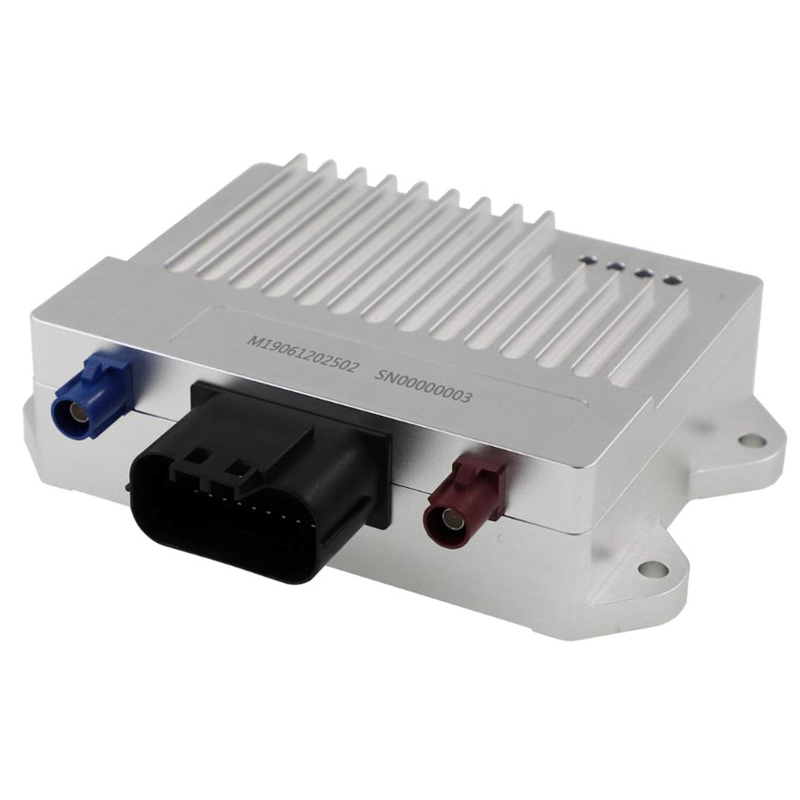

INS570D एक उच्च प्रदर्शन एकीकृत नेविगेशन उत्पाद है जो MEMS जड़त्वीय नेविगेशन तकनीक पर आधारित है, जो उपग्रह नेविगेशन जानकारी (RTK का समर्थन) और वाहन की जानकारी (पहिया गति, गियर, आदि) को एकीकृत करता है, और वाहन डिजाइन को अपनाता है।इसमें विभिन्न परिदृश्यों (राजमार्ग, बंकर, वायडक्ट, सुरंग, शहर की सड़क, बंदरगाह, आदि) में डेटा बस के माध्यम से वाहनों को रवैया, शीर्षक, स्थिति, गति, सेंसर डेटा और अन्य जानकारी सटीक रूप से प्रदान करने की क्षमता है।उत्पाद अच्छे मैन-मशीन डिज़ाइन को अपनाता है, जो संकेतक प्रकाश के माध्यम से उपयोगकर्ता को बिजली आपूर्ति की स्थिति, उपग्रह सूचना पहुंच की स्थिति, वाहन सूचना पहुंच की स्थिति, उपकरण की स्थिति और अन्य जानकारी को इंगित कर सकता है।हार्डवेयर (कनेक्टर) इंटरफ़ेस त्रुटि-सबूत डिज़ाइन को अपनाता है, जो उपयोगकर्ता उत्पादन, वैज्ञानिक अनुसंधान और डिबगिंग के लिए सुविधाजनक है।
| संकेतक | ||
| व्यवस्था | ||
| रोल/पिच(1σ) | 0.1° | |
| जीपीएस तालाबंदी सटीकता (वाहन सीईपी) | स्थिति बहाव (1 किमी या 2 मिनट) | 0.20% (ओडोमीटर अंशांकन के साथ) |
| हेडिंग ड्रिफ्ट(1मिनट) | 0.15° | |
| जायरो | ||
| सीमा | 250°/से | |
| पूर्वाग्रह स्थिरता | 10°/घंटा | |
| (10s औसत) | ||
| पूर्वाग्रह अस्थिरता | 4°/घंटा | |
| (1σ) | ||
| पूर्ण तापमान में पूर्वाग्रह | ≤0.07°/s | |
| एआरडब्ल्यूई | ＜0.35°/√h | |
| अरेखीय | ＜200पीपीएम | |
| पार युग्मन | ＜0.05° | |
| बैंडविड्थ | 168 हर्ट्ज | |
| accelerometer | ||
| सीमा | 4 जी | |
| पूर्वाग्रह स्थिरता | 0.1mg | |
| (10s औसत) | ||
| पूर्ण तापमान में पूर्वाग्रह | ≤2mg | |
| वेग यादृच्छिक चलना | ＜0.04 मी/से/√hr | |
| अरेखीय | 300ppm | |
| बैंडविड्थ | 400 हर्ट्ज | |
| सैटेलाइट नेविगेशन बोर्ड | ||
| स्थिति (आरएमएस) | 1.5 मीटर, 2 सेमी + 1 पीपीएम (आरटीके) | |
| गति (आरएमएस) | 0.03 मी/से | |
| शीर्षक (आरएमएस) | 0.2 डिग्री (आधार रेखा 1 मीटर) | |
| आवृत्ति बैंड | BDS B1/B2 + GPSL1/L2 + GLONASSL1/L2+ गैलीलियो E1/e5bE + SBAS/QSZZ | |
| विद्युत इंटरफ़ेस | ||
| वोल्टेज इनपुट | 12 वी (डीसी 9～16 वी) | |
| वर्तमान कार्य | ≤0.5A | |
| इंटरफ़ेस प्रकार | RS422 * 1 (डेटा पोर्ट), RS232 * 1 (अंतर मुँह), CAN * 2 | |
| कनेक्टर प्रकार | MX23A18NF1,FAKRA_C/D | |
| मेज़बान | ||
| वज़न | 310g | |
| आकार | 116*99.78*30mm | |
| छिलके की सामग्री | एल्यूमीनियम मिश्र धातु | |
